Устройства ЕТМ Бульдог

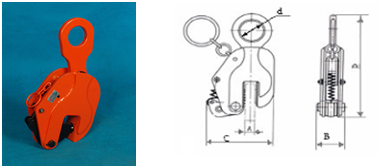

Вертикальный эксцентриковый с арретиром (Бульдог-1).
Для подъема только одного листа
|
Тип |
ЕТМ-1.0 |
ЕТМ-2.0 |
ЕТМ-3.0 |
ЕТМ-5.0 | |
|
г/п, тн |
1.0 |
2.0 |
3.0 |
5.0 | |
|
Ширина зева, мм |
0-22 |
0-30 |
0-40 |
0-50 | |
|
Размеры, мм |
А |
22 |
30 |
40 |
50 |
|
С |
123 |
155 |
182 |
225 | |
|
В |
65 |
79 |
90 |
91 | |
|
D |
275 |
315 |
356 |
450 | |
|
d |
50 |
50 |
50 |
60 | |
|
Вес, кг |
3.8 |
5.0 |
11.0 |
16.5 | |

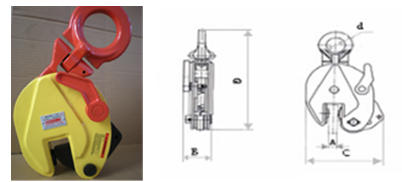

Вертикальный эксцентриковый с поворотной проушиной и с арретиром (Бульдог-2)
Могут применяться парами (2СК, 2СЦ) Для подъема только одного листа
|
Тип |
ЕТМ-0.75 |
ЕТМ-1.0 |
ЕТМ-1.5 |
ЕТМ-2.0 |
ЕТМ-3.0 |
ЕТМ-5.0 | |
|
г/п, тн |
0.75 |
1.0 |
1.5 |
2.0 |
3.0 |
5.0 | |
|
Ширина зева, мм |
0-15 |
0-20 |
0-20 |
0-25 |
5-30 |
0-30 | |
|
Размеры, мм |
А |
>15 |
20 |
>20 |
>25 |
>30 |
30 |
|
С |
105 |
140 |
170 |
175 |
220 |
240 | |
|
В |
45 |
60 |
65 |
70 |
95 |
100 | |
|
D |
220 |
280 |
350 |
360 |
380 |
450 | |
|
d |
30 |
45 |
58 |
58 |
58 |
75 | |
|
Вес, кг |
2.0 |
5.0 |
7.4 |
7.8 |
15.0 |
21.0 | |
Горизонтального перемещения для листов (Бульдог-3) (работает в паре!)
Для подъема только одного листа
|
Тип |
ЕТМ-1.0 |
ЕТМ-1.5 |
ЕТМ-2.0 |
ЕТМ-3.0 |
ЕТМ-4.0 |
ЕТМ-5.0 | |
|
г/п, тн на лапу!!! |
1.0 |
1.5 |
2.0 |
3.0 |
4.0 |
5.0 | |
|
г/п, тн на пару |
2.0 |
3.0 |
4.0 |
6.0 |
8.0 |
10.0 | |
|
Ширина зева, мм |
0-30 |
0-30 |
0-35 |
0-40 |
0-45 |
0-50 | |
|
Размеры, мм |
А |
30 |
30 |
35 |
40 |
45 |
50 |
|
С |
161 |
161 |
175 |
180 |
180 |
185 | |
|
В |
65 |
65 |
68 |
70 |
70 |
74 | |
|
D |
205 |
205 |
245 |
250 |
255 |
260 | |
|
d |
30 |
30 |
30 |
30 |
30 |
30 | |
|
Вес, кг |
4.0 |
4.3 |
7.2 |
8.0 |
8.5 |
9.0 | |
Горизонтального перемещения для листов с увеличенным зевом (Бульдог-3) (работает в паре!)
|
Тип |
ЕТМ-1.0 |
ЕТМ-2.0 |
ЕТМ-3.0 |
ЕТМ-4.0 |
ЕТМ-5.0 | |
|
г/п, тн на лапу!!! |
1.0 |
2.0 |
3.0 |
4.0 |
5.0 | |
|
г/п, тн на пару |
2.0 |
4.0 |
6.0 |
8.0 |
10.0 | |
|
Ширина зева, мм |
0-60 |
0-60 |
0-60 |
0-60 |
0-60 | |
|
Размеры, мм |
А |
60 |
60 |
60 |
60 |
60 |
|
С |
180 |
180 |
220 |
220 |
220 | |
|
В |
80 |
80 |
90 |
90 |
110 | |
|
D |
280 |
280 |
280 |
300 |
310 | |
|
d |
26 |
26 |
30 |
30 |
30 | |
|
Вес, кг |
6.0 |
7.5 |
10.0 |
11.5 |
15.5 | |
|
Тип |
ЕТМ-2.0 |
ЕТМ-3.0 |
ЕТМ-4.0 |
ЕТМ-5.0 | |
|
г/п, тн на лапу!!! |
2.0 |
3.0 |
4.0 |
5.0 | |
|
г/п, тн на пару |
4.0 |
6.0 |
8.0 |
10.0 | |
|
Ширина зева, мм |
0-100 |
0-100 |
0-100 |
0-100 | |
|
Размеры, мм |
А |
100 |
100 |
100 |
100 |
|
С |
180 |
220 |
220 |
220 | |
|
В |
80 |
90 |
90 |
110 | |
|
D |
360 |
380 |
380 |
400 | |
|
d |
25 |
30 |
30 |
30 | |
|
Вес, кг |
9.5 |
12.0 |
14.5 |
20.0 | |

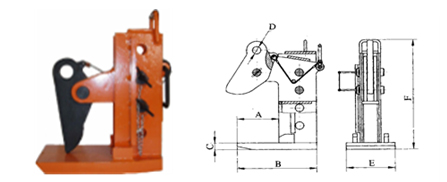

Захват горизонтальный «БУЛЬДОГ-4»
Захват предназначен для горизонтальной транспортировки пачки листового металла. Обойма нажимного языка фиксируется в корпусе под необходимую ширину зева. Грузоподъёмность приведена для двух захватов при угле между ветвями не более 60 градусов.
|
Модель |
Грузоподъемность для двух захватов, тн. |
Толщина пачки металла, мм. |
Размеры, мм. |
Вес, кг | |||||
|
A |
B |
C |
D |
E |
F | ||||
|
ЕТМ-3.0 |
3,0 |
0-180 |
167 |
270 |
26 |
30 |
157 |
335 |
18 |
|
ЕТМ-4.5 |
4,5 |
0-240 |
170 |
293 |
26 |
33 |
156 |
465 |
29 |
|
ЕТМ-6.0 |
6,0 |
0-240 |
175 |
300 |
30 |
35 |
175 |
520 |
35 |
Захват горизонтальный с возможностью поворота «БУЛЬДОГ-5»
Для подъема только одного листа
|
Модель |
Грузоподъёмность одного захвата, тн. |
Ширина зева, мм. |
Размеры, мм. |
Вес, кг. | |||||
|
A |
B |
C |
D |
E |
H | ||||
|
ЕТМ-1.0 |
1,0 |
0-15 |
62 |
43 |
121 |
20 |
55 |
170 |
4 |
|
ЕТМ-1.5 |
1,5 |
0-20 |
75 |
44 |
155 |
28 |
65 |
210 |
5 |
|
ЕТМ-2.0 |
2,0 |
0-25 |
93 |
56 |
170 |
28 |
66 |
240 |
7 |
|
ЕТМ-2.5 |
2,5 |
0-30 |
93 |
56 |
175 |
28 |
67 |
265 |
9 |
|
ЕТМ-3.0 |
3,0 |
0-40 |
93 |
65 |
175 |
28 |
67 |
285 |
10 |
|
ЕТМ-5.0 |
5,0 |
20-80 |
95 |
80 |
185 |
28 |
75 |
395 |
19 |

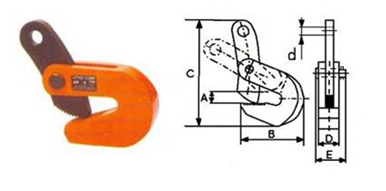

Захват горизонтальный «БУЛЬДОГ-6»
Для подъёма одного или более листов. При работе рекомендуется использовать четыре захвата. Грузоподъёмность приведена для двух захватов при угле между ветвями 45-90º.
|
Тип |
г/п на пару, тн. |
Зев, мм. |
Размеры, мм. |
Вес, кг. | ||||
|
C |
B |
D |
E |
d | ||||
|
ЕТМ-1.0 |
1.0 |
0-40 |
40 |
43 |
145 |
22 |
10 |
2.0 |
|
ЕТМ-2.0 |
2.0 |
0-50 |
54 |
47 |
220 |
29 |
14 |
3.5 |
|
ЕТМ-3.0 |
3.0 |
0-60 |
56 |
60 |
245 |
31 |
17 |
6.0 |
|
ЕТМ-5.0 |
5.0 |
0-70 |
72 |
78 |
275 |
33 |
21 |
18.0 |
Захват горизонтальный «БУЛЬДОГ-7»
Захват с увеличенным зевом для подъёма одного или более листов. При работе рекомендуется использовать четыре захвата. Грузоподъёмность приведена для двух захватов при угле между ветвями 45-90º
|
Тип |
г/п на пару, тн. |
Зев, мм. |
Размеры, мм. |
Вес, кг. | ||||
|
C |
B |
D |
E |
d | ||||
|
ЕТМ-1.0 |
1.0 |
0-50 |
63 |
22 |
280 |
50 |
10 |
10.0 |
|
ЕТМ-3.0 |
3.0 |
0-90 |
88 |
25 |
350 |
62 |
14 |
12.0 |
|
ЕТМ-5.0 |
5.0 |
0-120 |
98 |
31 |
420 |
85 |
17 |
15.0 |
|
ЕТМ-8.0 |
8.0 |
0-130 |
107 |
36 |
470 |
98 |
21 |
20.0 |
Захват вертикальный с увеличенным зевом «БУЛЬДОГ-8»
Для подъема только одного листа
|
Тип |
г/п на лапу, тн. |
Зев, мм. |
Размеры, мм. |
Вес кг | ||||
|
C |
B |
D |
E |
d | ||||
|
ЕТМ-0.75 |
0.8 |
0-12 |
45 |
130 |
220 |
30 |
30 |
2.0 |
|
ЕТМ-1.5 |
1.5 |
12-30 |
70 |
195 |
375 |
60 |
60 |
7.6 |
|
ЕТМ-3.0 |
3.0 |
10-45 |
92 |
235 |
440 |
70 |
70 |
16.5 |
Захват вертикальный с увеличенным зевом «БУЛЬДОГ-9»
Для подъема только одного листа
|
Тип |
г/п на лапу, тн. |
Зев, мм. |
Размеры, мм. |
Вес, кг. | ||||
|
B |
C |
D |
E |
d | ||||
|
ЕТМ-1.5 |
1.5 |
20-40 |
45 |
70 |
375 |
60 |
60 |
7.6 |
|
ЕТМ-3.0 |
3.0 |
15-50 |
63 |
77 |
420 |
60 |
76 |
14.8 |
|
ЕТМ-4.5 |
4.5 |
25-50 |
80 |
95 |
445 |
67 |
68 |
16.5 |
Захват горизонтальный «БУЛЬДОГ-10»
Захват предназначен для горизонтальной транспортировки труб. Грузоподъёмность приведена для двух захватов при угле между ветвями 45 - 90 градусов.
Изготовлен из высококачественной легированной стали.
|
Тип |
г/п на пару, тн. |
t, мм |
А,мм |
В,мм |
С, мм |
D, мм |
Е, мм |
F, мм |
G, мм |
R, мм |
Вес, кг. |
Тип скобы |
|
ТRG-2 |
2.0 |
20 |
40 |
35 |
40 |
62 |
62 |
116 |
16,3 |
20,5 |
2,4 |
СИ шпл. 2,0тн |
|
ТRG-4 |
4.0 |
30 |
50 |
40 |
48 |
77 |
77 |
142 |
24,3 |
26 |
5,6 |
СИ шпл. 4,75тн |
|
ТRG-6 |
6.0 |
30 |
60 |
51 |
62 |
90 |
90 |
173 |
26 |
31 |
8,3 |
СИ шпл. 6,5тн |
|
ТRG-8 |
8.0 |
40 |
70 |
55 |
67 |
105 |
105 |
190 |
30,3 |
32,5 |
13,5 |
СИ шпл. 8,5тн |
|
ТRG-10 |
10.0 |
40 |
80 |
69 |
80 |
115 |
115 |
221 |
33 |
36 |
17,8 |
СИ шпл. 12,5тн |
|
TRG-16 |
16.0 |
50 |
110 |
90 |
110 |
140 |
140 |
300 |
36 |
50 |
43,0 |
СИ шпл. 12,0тн |
Захват горизонтальный «БУЛЬДОГ-10» с полиуретановыми накладками
Захват предназначен для горизонтальной транспортировки труб. Грузоподъёмность приведена для двух захватов при угле между ветвями 45 - 90 градусов.
Изготовлен из высококачественной легированной стали с применением в конструкцию полиуретановых пластин.
|
Тип |
г/п на пару, тн. |
t, мм |
А, мм |
В, мм |
D, мм |
Е, мм |
F, мм |
Вес, кг |
Тип скобы |
|
ТPH-2 |
2.0 |
20 |
25 |
50 |
62 |
62 |
146 |
5,2 |
СИ шпл. 2,0тн |
|
ТPH-4 |
4.0 |
30 |
30 |
60 |
77 |
77 |
182 |
8,0 |
СИ шпл. 4,75тн |
|
ТPH-6 |
6.0 |
30 |
45 |
75 |
90 |
90 |
218 |
9,8 |
СИ шпл. 6,5тн |
|
ТPH-8 |
8.0 |
40 |
55 |
90 |
105 |
105 |
245 |
14,5 |
СИ шпл. 8,5тн |
|
ТPH-10 |
10.0 |
40 |
65 |
105 |
115 |
115 |
280 |
23,8 |
СИ шпл. 9,5 тн |
|
ТPH-16 |
16.0 |
50 |
95 |
117 |
260 |
123 |
297 |
30 |
СИ шпл. 12,0 тн |
Захваты горизонтальные для перемещения прогибающихся листов «БУЛЬДОГ-11»
Предназначен для подъема и транспортирования тонких листов, с допускаемым отклонением листа от горизонтали. При работе рекомендуется использовать не менее двух захватов. Угол между ветвями стропов не более 60º.
|
Тип |
ЕТМ-0.75 |
ЕТМ-1.0 |
ЕТМ-1.5 | |
|
г/п, тн на лапу!!! |
0,75 |
1,0 |
1,5 | |
|
г/п, тн на пару |
1,5 |
2,0 |
3,0 | |
|
Ширина зева, мм |
0-15 |
0-20 |
0-25 | |
|
Размеры, мм. |
А max |
15 |
20 |
25 |
|
B |
100 |
130 |
200 | |
|
C |
| |||
